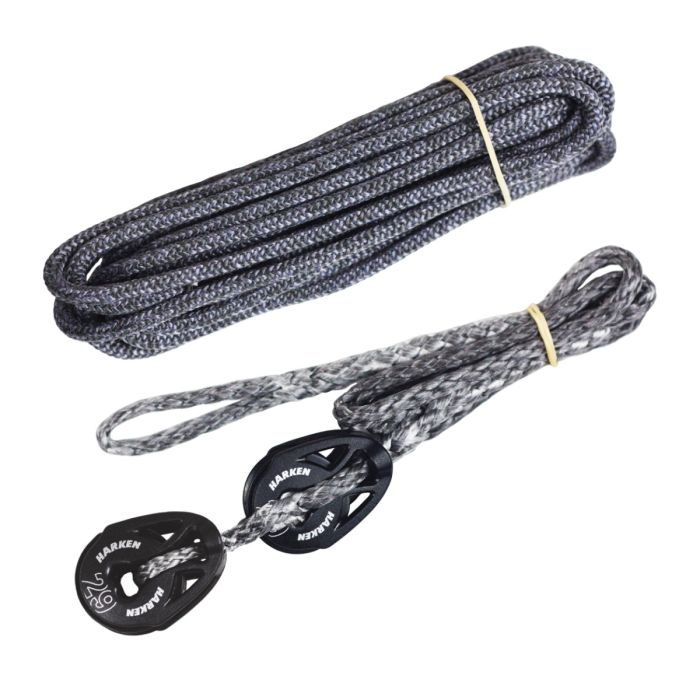

Windesign DB-Racing Cunningham 8:1 für Laser® MK2 / ILCA® 7

Windesign DB-Racing Cunningham 8:1 – Für Laser® MK2 und ILCA® 7

Das Windesign DB-Racing 8:1 Cunningham-System wurde für Laser® MK2 und ILCA® 7 entwickelt.

Das Cunningham gehört zu den wichtigsten Trimmeinrichtungen einer Laser®- oder ILCA®-Jolle.

Durch das Spannen der Cunningham-Leine wird die Vorliekspannung des Großsegels verändert. Damit lässt sich das Segelprofil an unterschiedliche Windbedingungen anpassen.

Die 8:1-Untersetzung reduziert den erforderlichen Kraftaufwand und ermöglicht eine kontrollierte, feinfühlige Einstellung der Vorliekspannung.

8:1-Untersetzung für kraftsparenden Segeltrimm

Mit einer mechanischen Übersetzung von 8:1 lässt sich die Cunningham-Spannung auch bei höheren Belastungen mit vergleichsweise geringem Kraftaufwand einstellen.

Das ist besonders bei stärkerem Wind von Vorteil, wenn eine hohe Vorliekspannung benötigt wird.

Die hohe Untersetzung ermöglicht eine präzise Dosierung der Cunningham-Spannung und unterstützt eine kontrollierte Bedienung während des Segelns.

Gespleißte 4 mm Dyneema®-Primärleine

Das System verfügt über eine 4 mm starke Dyneema®-Primärleine, die bereits gespleißt ist.

Dyneema® zeichnet sich durch hohe Festigkeit, geringes Gewicht und geringe Dehnung aus und eignet sich besonders für stark belastete Trimmleinen.

Windesign empfiehlt, die gespleißte Primärleine um die untere Mastschlaufe (EX2225 Spliced Mast Loop) zu befestigen.

Zwei Harken 29 mm T2 Soft-Attach Blöcke

Das Windesign Cunningham-System wird mit zwei Harken T2 Blöcken mit jeweils 29 mm Scheibendurchmesser geliefert.

Die Blöcke sind für eine textile Befestigung (Soft-Attach) ausgelegt und werden in das Cunningham-Taljensystem integriert.

Sie ermöglichen die erforderlichen Umlenkungen der Dyneema®-Leine innerhalb der 8:1-Untersetzung.

4 mm DB-Racing Trimmleine mit Dyneema®-Kern

Die sekundäre Trimmleine stammt aus der Windesign DB-Racing Serie und hat einen Durchmesser von 4 mm.

Sie besitzt eine spezielle Materialkombination:

• Dyneema®-Kern: Hohe Festigkeit bei geringer Dehnung.

• Technora-/Polyester-Mantel: Entwickelt für hohe Strapazierfähigkeit und guten Grip.

Der griffige Mantel unterstützt die Handhabung der Trimmleine beim Einstellen der Cunningham-Spannung.

Die Materialkombination eignet sich für die Anforderungen des sportlichen Jollensegelns.

Bereits zugeschnitten – Direkt für die Montage vorbereitet

Die Leinen werden bereits in passenden Längen geliefert.

Dadurch entfällt das eigenständige Zuschneiden der Primär- und Sekundärleine.

Bei der Bemessung der Leinenlängen wurde außerdem berücksichtigt, dass ein zusätzlicher Trimmgriff hergestellt werden kann.

Möglich sind beispielsweise:

• Schlaufengriff (Loop Handle)

• Geflochtener Trimmgriff (Braided Handle)

Die Griffe können bei Bedarf aus der vorgesehenen Leinenlänge angefertigt werden.

EX2225 Spliced Mast Loop – Separat bestellen

Zur Vervollständigung des Cunningham-Systems wird die Windesign EX2225 Spliced Mast Loop benötigt.

Diese gespleißte Mastschlaufe wird am Mast unterhalb der Baumniederholer-Einheit (Vang Assembly) befestigt.

Die gespleißte Primärleine des Cunningham-Systems wird gemäß Windesign um diese untere Mastschlaufe geführt beziehungsweise daran befestigt.

Die EX2225 Spliced Mast Loop gehört nicht zum Lieferumfang und muss separat bestellt werden.

Vorteile auf einen Blick

• Speziell für Laser® MK2 und ILCA® 7 entwickelt

• 8:1-Untersetzung für kraftsparenden Cunningham-Trimm

• Gespleißte 4 mm Dyneema®-Primärleine

• Inklusive zwei Harken 29 mm T2 Soft-Attach Blöcken

• 4 mm DB-Racing Trimmleine

• Dyneema®-Kern mit geringer Dehnung

• Technora-/Polyester-Mantel für hohe Strapazierfähigkeit und guten Grip

• Bereits auf passende Längen zugeschnitten

• Möglichkeit zur Anfertigung eines Schlaufen- oder Flechtgriffs

• Für die Montage mit EX2225 Spliced Mast Loop vorgesehen

Technische Daten

Lieferumfang

• 1 × gespleißte 4 mm Dyneema®-Primärleine

• 2 × Harken T2 Soft-Attach Blöcke, 29 mm

• 1 × 4 mm DB-Racing Trimmleine mit Dyneema®-Kern und Technora-/Polyester-Mantel

Nicht im Lieferumfang enthalten:

• EX2225 Spliced Mast Loop – separat erhältlich

Montagehinweise

Für die Montage empfiehlt Windesign die Verwendung der EX2225 Spliced Mast Loop.

1. Die EX2225 Mastschlaufe unterhalb der Baumniederholer-Einheit am Mast befestigen.

2. Die gespleißte Dyneema®-Primärleine um die untere Mastschlaufe führen beziehungsweise daran befestigen.

3. Die beiden Harken T2 Blöcke in die vorgesehene Cunningham-Talje integrieren.

4. Die Leinen entsprechend der vorgesehenen 8:1-Führung montieren.

5. Bei Bedarf einen Schlaufen- oder Flechtgriff aus der dafür vorgesehenen Leinenlänge herstellen.

Hinweis: Die genaue Leinenführung und Befestigung muss zur vorhandenen Cunningham-Ausrüstung passen.

Fazit

Das Windesign DB-Racing Cunningham 8:1 ist eine durchdachte Trimmleinen-Lösung für Laser® MK2 und ILCA® 7.

Die Kombination aus gespleißter Dyneema®-Primärleine, zwei Harken 29 mm T2 Soft-Attach Blöcken und griffiger DB-Racing Trimmleine ermöglicht eine kraftsparende und präzise Einstellung der Vorliekspannung.

Dank der bereits zugeschnittenen Leinen ist das System für die vorgesehene Montage vorbereitet.

Zur vollständigen Installation wird zusätzlich die separat erhältliche EX2225 Spliced Mast Loop benötigt.
