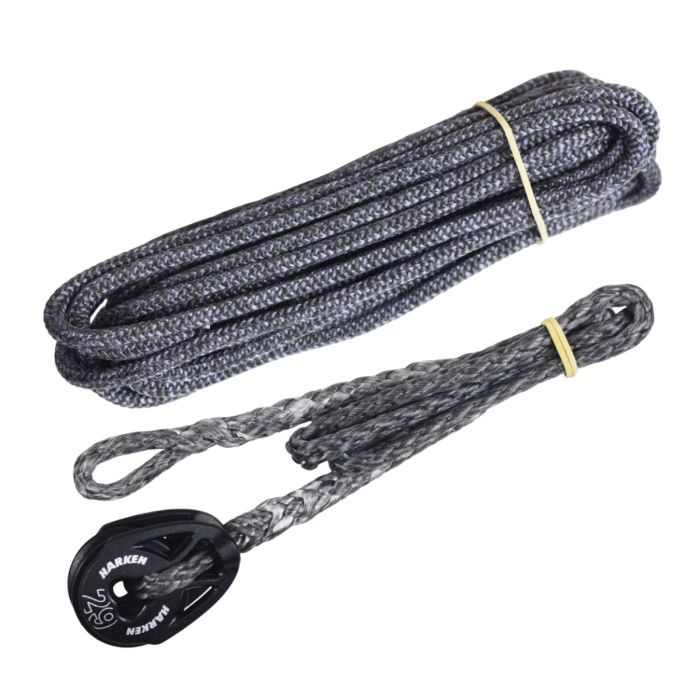

Windesign DB-Racing Cunningham 6:1 für Laser® 4.7 / Radial & ILCA® 4 / 6

Windesign DB-Racing Cunningham 6:1 – Präziser Segeltrimm für Laser® und ILCA®

Mit dem Windesign DB-Racing 6:1 Cunningham-System erhältst du eine auf Laser® 4.7, Laser® Radial, ILCA® 4 und ILCA® 6 abgestimmte Cunningham-Talje.

Das Cunningham gehört zu den wichtigsten Trimmeinrichtungen einer Laser®- oder ILCA®-Jolle.

Über die Cunningham-Leine wird die Vorliekspannung des Großsegels eingestellt. Dadurch lässt sich das Segelprofil an unterschiedliche Windbedingungen anpassen.

Die 6:1-Untersetzung reduziert den erforderlichen Kraftaufwand und ermöglicht eine kontrollierte Einstellung der Vorliekspannung.

Gespleißte 5 mm Dyneema®-Primärleine

Das Cunningham-System verfügt über eine 5 mm starke Dyneema®-Primärleine.

Die Leine ist bereits gespleißt und mit einem 29 mm Harken Ti-Lite Block ausgestattet.

Dyneema® zeichnet sich durch hohe Festigkeit bei geringem Gewicht aus und eignet sich besonders für belastete Trimmleinen im Jollensegelsport.

Windesign empfiehlt, die gespleißte Primärleine am oberen Bereich der Baumniederholer-Einheit (Vang Assembly) zu befestigen.

29 mm Harken Ti-Lite Block

Zum System gehört ein Harken Ti-Lite Block mit 29 mm Scheibendurchmesser.

Der Block ist Bestandteil der Cunningham-Talje und ermöglicht die Umlenkung der Primärleine innerhalb des 6:1-Systems.

4 mm DB-Racing Trimmleine mit Dyneema® und Technora

Die sekundäre Trimmleine besitzt einen Durchmesser von 4 mm und stammt aus der Windesign DB-Racing Serie.

Sie besteht aus:

• Dyneema®-Kern für hohe Festigkeit

• Technora-/Polyester-Mantel für hohe Strapazierfähigkeit und guten Grip

Diese Materialkombination wurde für eine langlebige und griffige Trimmleine entwickelt.

Der Technora-/Polyester-Mantel unterstützt die Handhabung der Leine beim Einstellen der Cunningham-Spannung.

6:1-Untersetzung für kontrollierten Cunningham-Trimm

Mit einer Übersetzung von 6:1 lässt sich die Vorliekspannung mit reduziertem Kraftaufwand einstellen.

Das ist besonders bei stärkerem Wind hilfreich, wenn höhere Cunningham-Spannungen benötigt werden.

Die Untersetzung ermöglicht eine feinfühlige Bedienung des Systems beim Segeln.

Bereits auf passende Längen zugeschnitten

Die Leinen des Windesign Cunningham-Systems sind bereits auf geeignete Längen zugeschnitten.

Dadurch ist das System für die vorgesehene Montage vorbereitet.

Bei den Leinenlängen wurde außerdem berücksichtigt, dass ein zusätzlicher Trimmgriff angefertigt werden kann.

Möglich sind beispielsweise:

• Schlaufenförmiger Trimmgriff (Loop Handle)

• Geflochtener Trimmgriff (Braided Handle)

Die Griffe können aus der vorgesehenen Leinenlänge hergestellt werden.

Wichtig: EX2225 Spliced Mast Loop separat erhältlich

Zur Vervollständigung des Cunningham-Systems wird zusätzlich die EX2225 Spliced Mast Loop benötigt.

Diese gespleißte Mastschlaufe wird unterhalb der Baumniederholer-Einheit am Mast befestigt.

Die EX2225 Mastschlaufe ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Vorteile auf einen Blick

• 6:1 Cunningham-System für Laser® 4.7 / Radial und ILCA® 4 / 6

• Kraftsparende Einstellung der Vorliekspannung

• Gespleißte 5 mm Dyneema®-Primärleine

• Inklusive 29 mm Harken Ti-Lite Block

• 4 mm DB-Racing Trimmleine

• Dyneema®-Kern für hohe Festigkeit

• Technora-/Polyester-Mantel für Strapazierfähigkeit und guten Grip

• Bereits auf passende Längen zugeschnitten

• Möglichkeit zur Anfertigung eines Schlaufen- oder Flechtgriffs

• Für die vorgesehene Cunningham-Montage vorbereitet

Technische Daten

Lieferumfang

• 1 × gespleißte 5 mm Dyneema®-Primärleine

• 1 × Harken Ti-Lite Block, 29 mm

• 1 × 4 mm DB-Racing Trimmleine mit Dyneema®-Kern und Technora-/Polyester-Mantel

Nicht im Lieferumfang enthalten:

• EX2225 Spliced Mast Loop – separat erhältlich

Montagehinweise

Windesign empfiehlt folgende Anordnung:

1. Die gespleißte Dyneema®-Primärleine am oberen Bereich der Baumniederholer-Einheit befestigen.

2. Die separat erhältliche EX2225 Mastschlaufe unterhalb der Baumniederholer-Einheit am Mast anbringen.

3. Die Cunningham-Leinen entsprechend der vorgesehenen 6:1-Führung montieren.

4. Bei Bedarf einen Schlaufen- oder Flechtgriff aus der dafür vorgesehenen Leinenlänge herstellen.

Hinweis: Die genaue Leinenführung und Befestigung muss zur vorhandenen Cunningham-Ausrüstung passen.

Fazit

Das Windesign DB-Racing Cunningham 6:1 ist eine hochwertige Trimmleinen-Lösung für Laser® 4.7, Laser® Radial sowie ILCA® 4 und ILCA® 6.

Mit gespleißter Dyneema®-Primärleine, 29 mm Harken Ti-Lite Block und griffiger DB-Racing Trimmleine bietet das System eine durchdachte Kombination für die präzise Einstellung der Vorliekspannung.

Für die vollständige Montage wird zusätzlich die separat erhältliche EX2225 Spliced Mast Loop benötigt.
