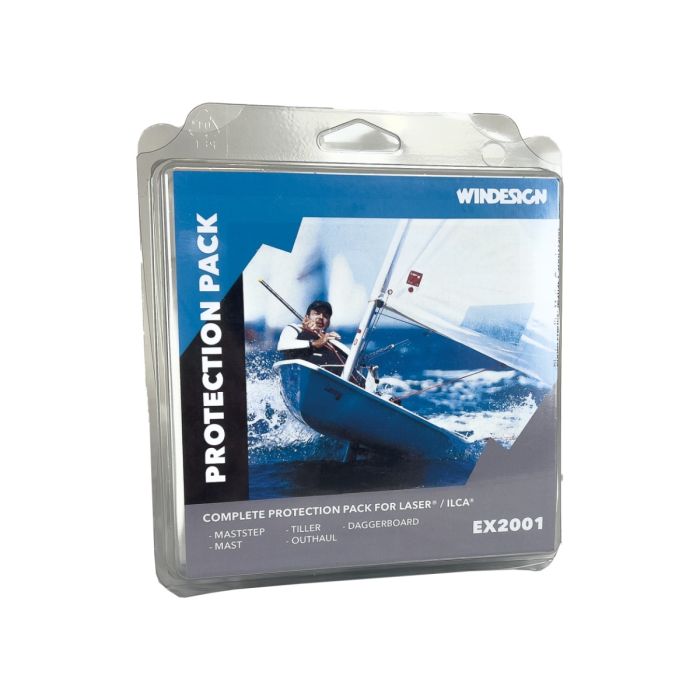

Windesign Laser® / ILCA® Protection Pack – Schutzfolien-Set

Windesign Protection Pack – Effektiver Verschleißschutz für Laser und ILCA

Beim regelmäßigen Training und Regattasegeln entstehen an verschiedenen Stellen einer Laser®- oder ILCA®-Jolle Reibung und Materialverschleiß.

Besonders betroffen sind der Mastfuß, die Mastverbindungen, das Deck im Bereich der Pinne sowie der Schwertkasten.

Mit dem Windesign Laser / ILCA Protection Pack EX2001 erhalten Sie ein speziell zusammengestelltes Schutzfolien-Set, das diese Bereiche vor Abrieb schützt und gleichzeitig die Reibung reduziert.

Die enthaltenen Schutzfolien bestehen aus ultrahochmolekularem Polyethylen (UHMWPE), einem besonders widerstandsfähigen Material mit sehr guten Gleiteigenschaften.

Das Set wurde in Zusammenarbeit mit Laser- und ILCA-Seglern für die typischen Beanspruchungen dieser Jollen entwickelt.

UHMWPE – Extrem abriebfest und reibungsarm

Die selbstklebenden Schutzfolien bestehen aus einem besonders widerstandsfähigen Polyethylen mit hohem Molekulargewicht.

Dieses Material zeichnet sich durch folgende Eigenschaften aus:

• Sehr hohe Abriebfestigkeit

• Besonders niedriger Reibungskoeffizient

• Selbstschmierende Gleiteigenschaften

• Hohe Widerstandsfähigkeit gegen mechanische Beanspruchung

• Robuste und langlebige Materialstruktur

• Selbstklebende Ausführung für die gezielte Anwendung

Laut Windesign besitzt das verwendete Material eine bis zu 15-mal höhere Abriebfestigkeit als Stahl unter den vom Hersteller zugrunde gelegten Vergleichsbedingungen.

Schutz für sieben wichtige Bereiche

Das Windesign Protection Pack enthält verschiedene, bereits zugeschnittene Schutzfolien für gezielte Anwendungen an der Jolle.

1. Mastfuß – Schutzscheiben

Zwei runde Schutzscheiben mit 65 mm Durchmesser werden für den Boden der Mastaufnahme mitgeliefert.

Eine Scheibe wird lose auf den Boden der Mastaufnahme gelegt, damit sie sich frei bewegen kann. Die zweite dient als Ersatz.

2. Mastfuß und Mastdurchführung

Zwei 50 mm breite Schutzstreifen dienen zum Schutz des unteren Mastbereichs und der Mastdurchführung auf Deckshöhe.

Sie helfen dabei, Reibung und Verschleiß zwischen Mast und Mastaufnahme zu reduzieren.

3 und 4. Verbindung zwischen oberem und unterem Mastteil

Zwei unterschiedlich breite Schutzstreifen dienen dazu, Spiel zwischen dem oberen und unteren Mastteil zu reduzieren.

Sie werden an den dafür vorgesehenen Verbindungsbereichen angebracht und ermöglichen einen möglichst passgenauen Sitz der Mastteile.

5. Deckschutz im Bereich der Pinne

Ein Schutzstreifen mit den Maßen 34 × 150 mm wird quer auf dem Deck angebracht.

Er schützt die Oberfläche vor Reibung und Abrieb durch die Pinne.

6. Schutz im Bereich des Unterliekstreckers

Ein 150 × 300 mm großer Schutzstreifen wird längs unter dem Baum angebracht.

Er reduziert die Reibung im Bereich der Schlaufe des Unterliekstreckers (Outhaul).

7. Schutz des Schwertkastens

Fünf kleine Schutzquadrate mit jeweils 30 × 30 mm sind für die obere vordere Ecke des Schwertkastens vorgesehen.

Sie dienen dazu, den Verschleiß in diesem besonders beanspruchten Bereich zu reduzieren.

Lieferumfang – Alle 13 Schutzteile im Überblick

Anwendung gemäß ILCA-Klassenregeln

Das Windesign Protection Pack wurde für Anwendungen entwickelt, die den ILCA-Klassenregeln entsprechen.

Dabei sind insbesondere folgende Vorgaben zu beachten:

Mastfuß – Regel 19(a)

Zum Schutz der Mastaufnahme darf eine gleichmäßig dicke Schutzschicht von maximal 1 mm verwendet werden. Diese darf höchstens 10 mm über Deckshöhe hinausragen.

Am Boden der Mastaufnahme ist außerdem eine Schutzscheibe mit maximal 1 mm Dicke zulässig.

Mastverbindung – Regel 19(c)

Schutzband oder geeignetes Ausgleichsmaterial darf an den vorgesehenen Verbindungsbereichen zwischen oberem und unterem Mastteil angebracht werden, um einen passgenauen Sitz zu erreichen.

Das Material muss gleichmäßig um den Umfang angebracht werden. Eine Verkleidung oberhalb des Mastkragens zur aerodynamischen Angleichung ist nicht erlaubt.

Schwertkasten – Regel 14(d)

An der oberen vorderen Ecke des Schwertkastens darf eine Materiallage mit maximal 2 mm Dicke und einer Größe von höchstens 30 × 30 mm angebracht werden.

Wichtig: Die Schutzfolien sind laut Hersteller für eine klassenregelkonforme Anwendung vorgesehen. Entscheidend sind jedoch die korrekte Montage und die jeweils gültigen ILCA-Klassenregeln.

Produkteigenschaften

• Hersteller: Windesign

• Artikelnummer: EX2001

• Produkt: Laser / ILCA Protection Pack

• Produkttyp: Schutzfolien-Set / Verschleißschutz

• Geeignet für: Laser® und ILCA®

• Material: Ultrahochmolekulares Polyethylen (UHMWPE)

• Ausführung: Selbstklebende Schutzfolien

• Lieferumfang: 13 Schutzteile in sieben Ausführungen

• Besonders hohe Abriebfestigkeit

• Sehr geringe Reibung

• Selbstschmierende Materialeigenschaften

• Schutz für Mastfuß und Mastverbindungen

• Schutz für Deck, Baum und Schwertkasten

• Vorgeschnittene Teile für gezielte Anwendungen

• Für die klassenregelkonforme Verwendung entwickelt
